介绍

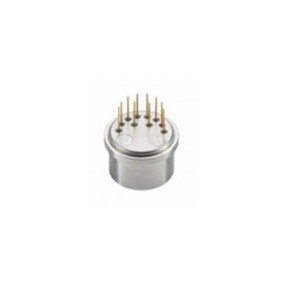

ER-QA-03F系列石英挠性加速度计是一种结构紧凑、耐高温、耐振动的加速度计。该产品具有优异的重复性、启动性能、耐高温、耐振动和高可靠性，可用于静态和动态测试，也是标准的振动传感器。

该产品采用独特的小型化、耐高温和抗振动设计，先进的封装技术和专用电路，产品的输出电流与输入加速度成正比，用户可以通过计算选择合适的采样电阻，实现高精度输出。并根据用户需要内置温度传感器，可用于零偏和标度因数补偿，减少环境温度的影响。该产品自2012年推出以来，交付量已达到数千。经过多年的应用，它已经成为一种成熟的产品，特别是在石油钻井随钻测量中的大规模应用。

规格

参数	ER-QA-03F01	ER-QA-03F02
量程	±30g	±30g
阈值	30μg	30μg
零偏 k0/k1	≤(±20 mg)	≤(±20 mg)
标度因数 k1	1.9~2.1mA/g	1.9~2.1mA/g
二阶非线性系数 K2	≤±20μg /g2	≤±50μg /g2
0g4小时短期稳定性	≤30 μg	≤40 μg
1g 4小时短期稳定性	≤30 ppm	≤40 ppm
零偏综合月重复性 σk0 (1σ,  1个月)	≤150 μg	≤220 μg
标度因数综合月重复性 σk1/k1  (1σ , 1个月)	≤150ppm	≤220 ppm
非线性系数综合月重复性 k2/k1(1σ , 1个月)	≤±40 μg /g2	≤±50 μg /g2
零偏温度系数	≤±80 μg /℃	≤±150 μg /℃
标度因数温度系数	≤±100 ppm /℃	≤±200 ppm /℃
噪声(采样电阻为 840Ω)	≤8mv	≤8.4mv
固有频率	350~800 Hz	350~800 Hz
带宽	800~2500 Hz	800~2500 Hz
振动	25g(20-2000Hz)	25g(20-2000Hz)
冲击	1000g,0.5ms,1/2sin	1000g,0.5ms,1/2sin
工作温度	-40℃+150℃	-40+180℃
存储温度	-60-+180℃	-60-+200℃
电源	±12~±15V	±12~±15V
电流	±20mA	±20mA
尺寸	Ф18.2X16mm	Ф18.2X16mm
重量	25g	25g

尺寸

---
