介绍

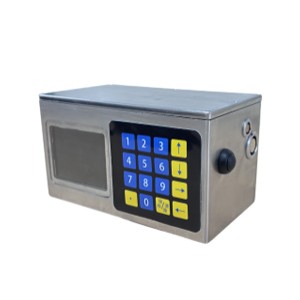

YHZ90/360A低成本MEMS矿用本安型钻机开孔定向仪（以下简称定向仪）是一种矿用本质安全型惯性测量仪器。由单轴MEMS陀螺仪、三轴加速度计、转位机构、电源及显示驱动板和箱体组件等组成，核心用于煤矿井下、地质钻探等场景的钻机开孔方位角、倾斜角精准测量与定向，不受地磁 / 铁磁干扰，是实现精准钻孔的关键仪器。

特点

1. 采用最新MEMS陀螺技术，方形设计尺寸小重量轻，易携带；

2. 采用最新单轴MEMS陀螺，三轴MEMS加计实时测量输出倾角、横滚、方位角；

3. 180s精确对准，方位精度最高可达0.25°；

4. 具有自寻北功能，不受磁场影响；

5. 具备全物联功能，包含：以太网口、蓝牙、WiFi。

功能

1. 一键自动寻北：建立真北基准，无需人工找线 / 吊锤。

2. 实时姿态显示：倾斜角、横滚角、方位角数字直读。

3. 数据存储与传输：本地存储 + 物联通讯上传，支持 APP / 平台管理。

4. 激光指向 / 测距（高配）：辅助钻机对准开孔点，提升效率。

5. 误差补偿：内置加速度计自动补偿，保证精度。

性能参数

序号	指标名称	要求
1	寻北精度	≤1°	≤0.5°	≤0.25°
2	姿态精度	≤0.1°
3	横滚角测量范围	+30°~-30°
4	俯仰角测量范围	+30°~-30°
5	航向角测量范围	0°~360°
6	对准时间	3min
7	续航	≥8H
8	数据更新率	可配置
9	尺寸	190x92x93mm

---
