简介

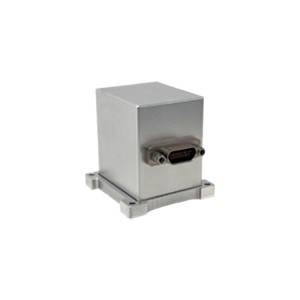

ER-3MG-22 超小尺寸（可OEM）导航三轴MEMS陀螺仪体积小、重量轻、结构简单、可靠性好。三轴陀螺仪的最大功能是可以提供判断物体运动状态所需要的角速度，因此也被称为运动传感器。

应用

工程机械倾角测量、角度控制、塔架运行监测、医疗设备角度控制、卫星天线初始对准、桥梁、

高层建筑、塔架、大坝监测和岩土监测、采矿、姿态/航向参考系统、综合惯性导航。

技术规格

参数	ER-3MG-22A	ER-3MG-22B	单位
量程	300	400	deg/s
带宽	50	100	Hz
标度因数 (25°C)	28000	20000	lsb/deg/s
标度因数重复性(1σ)	<50	<20	ppm
标度因数温漂 (1σ)	300	100	ppm
标度因数非线性 (1σ)	<300	<100	ppm
零偏不稳定性 (1σ 25℃)	0.03	0.03	deg/hr
零偏稳定性 (10s 1σ)	<0.15	<0.5	deg/hr
角度随机游走	<0.01	<0.025	°/√h
零偏重复性 (1σ 25℃)	<0.3	<0.15	deg/hr
尺寸	40*40*42(带壳)/27*26*34(内胎体)		mm
重量	80g(带壳)/40g(内胎体)		g
工作温度	-45~+85		℃
保存温度	-55~+105		℃

尺寸

---
