High Performance Dynamic FOG North Seeker

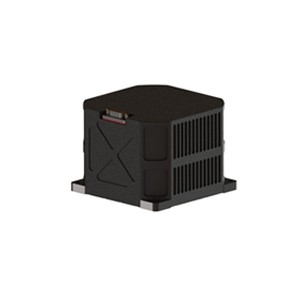

高性能动态光纤寻北仪

ER-FNS-01(0.5°-1°)
1.动态寻北;
2.30秒快速对准,90秒精确对准;
3.抗冲击、抗震性能强

详细介绍

介绍

ER-FNS-01高性能动态光纤陀螺寻北仪采用闭环光纤陀螺作为核心部件。它主要由惯性测量单元(IMU)、数字信号处理单元和各机械部件的机构组成。它可以在振动环境下准确的为载体提供真北方位角,并提供准确的姿态跟踪功能。

特点
1.内部有减震器,能适应大的冲击和震动;
2.30秒快速对准,90秒精确对准;
3.动态寻北,可以在有振动的情况下精确寻北和姿态跟随;
4.不受磁场影响;
5.5 ~ 55°C 全温温度补偿,适应极端环境。

应用领域

矿业
先进采矿/钻井设备的指向、转向和导向
石油勘探
初始对准/无人机发射系统

性能参数

参数

ER-FNS-01A

ER-FNS-01B

ER-FNS-01C

ER-FNS-01D

寻北精度

0.02°secψ

0.06°secψ

0.1°secψ

0.5°secψ

寻北时间

5min

5min

3min

3min

俯仰横滚精度

0.02°

0.06°

0.1°

0.5°

纬度

-70°~+70°

俯仰横滚测量范围

-65°~+65°

航向测量范围

0°~360°

供电与环境

功耗

≤50W

≤50W

≤50W

≤10W

振动

20Hz~2000Hz, 6.06g

冲击

8ms~11ms, 30g

通信接口

RS422

电源

9~36V

工作温度

5 ~ 55°C

物理特征

尺寸(mm)

248×248×180

248×248×180

200×200×180

100×100×75

重量(Kg)

10Kg

10Kg

5Kg

2Kg

三视图
