介绍

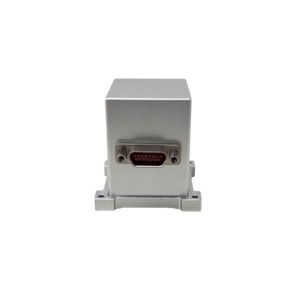

ER-MNS-04超小尺寸可OEM MEMS寻北仪由三轴MEMS陀螺仪和三轴MEMS加速度计组成，可以测量真北。它具有 5°C 至 55°C 的高质量航向姿态校准、高性价比和低功耗等特点。它能抵御恶劣环境，广泛应用于采矿、隧道施工等领域。
只需几个简单的步骤，就可以将产品连接到您的系统上，无需使用我公司提供的 15 针插头，即可获取寻北数据。由于去掉了底板外壳，我公司产品的体积和重量大大减轻。
特点
1、采用最新MEMS陀螺技术，体积压缩极致，尺寸为40×40×42（带外壳）/27×26×34（内胎体）；
2、采用最新三轴MEMS陀螺，三轴MEMS加计捷联惯性测量技术；
3、全固态设计，内置内胎体，抗冲击，抗震动能力卓越，耐恶劣环境；
4、模块化设计，可进行OEM，内胎体采用中国鼎设计，可靠性高；
5、具有自寻北功能；
6、不受磁场影响；
应用领域
测井仪器/地质仪器的寻北
先进采矿/钻探设备的指向、转向和引导
初始对准
卫星天线、目标跟踪系统中的方向指向和跟踪
导航级MEMS系统中的制导和导航
精密平台姿态测量和控制
导航级MEMS IMU/INS的精密姿态测量
土地测量中的测北
石油勘探
采矿
性能参数
ER-MNS-04寻北仪性能参数表
型号 | ER-MNS-04A | ER-MNS-04B | ER-MNS-04C |
性能指标 | 参数 | ||
航向精度(1σ，°secψ) | 1 | 0.5 | 0.25 |
姿态精度(1σ，°) | ≤0.2 | ||
航向保持时间 | 20min | ||
姿态保持时间 | 20min | ||
航向测量范围(°) | 0~360 | ||
倾角测量范围(°) | -85~85 | ||
寻北时间 | 5min | ||
寻北方式 | 静态 | ||
数据更新率 (Hz) | 100 | ||
使用环境和电气接口 | |||
工作温度(℃) | 5~+55 | ||
储存温度 (℃) | 0~+65 | ||
电源 (V) | 6~12V DC | ||
功率 (W) | 2 | ||
通信接口 | RS-422 | ||
物理特性 | |||
尺寸 (mm×mm×mm) | 40*40*42(带壳)/27*26*34(内胎体) | ||
重量 (g) | 80g(带外壳)/40g(内胎体） | ||
接线定义
连接器型号 | 引脚 | 定义 |
J30J-15ZKP | 1 | +6~12V |
3 | GND | |
6 | Tx+ | |
7 | Tx- | |
8 | Rx+ | |
9 | Rx- | |
10 | GND |
尺寸
