High Performance Dynamic FOG North Seeker

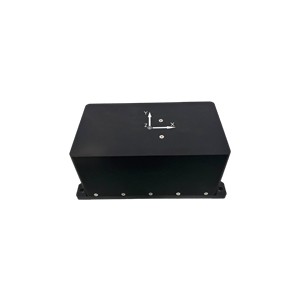

低成本光纤陀螺寻北仪

ER-FNS-03(0.5°-1°)
1. 为载体提供真北方位角;
2. 特别适用于矿山应用;
3. 三轴光纤陀螺和三轴加速度计。

详细介绍

介绍

ER-FNS-03低成本光纤陀螺寻北仪采用闭环光纤陀螺作为核心部件。它主要由惯性测量单元(IMU)、数字信号处理单元和各机械部件的机构组成。它可以为载体提供真北方位角。

应用领域

矿业
先进采矿/钻井设备的指向、转向和导向
石油勘探
测井工具/陀螺仪中的寻北
初始对准/无人机发射系统
土地测量/土地移动测绘系统中的寻北

性能参数

型号

ER-FNS-03A

ER-FNS-03B

寻北精度 (1σ)

1 secψ

0.5 secψ

工作纬度

65°N~65°S

姿态精度(1σ)

0.03°

保持

20分钟

航向测量范围

0°~ 360°

俯仰横滚测量范围

-65°~ 65°

寻北时间

3分钟

寻北方式

静态

数据刷新率

20 Hz

供电与环境

运行温度

5℃~+55℃

电压

12 V

电流

1 A

通信接口

RS-422

物理特征

尺寸(mm×mm×mm)

200×100×90

重量

2.0Kg

三视图
